Cardinal卡迪納爾CX5晶振,CX5Z-A5B2C5-40-24.0D18無源晶振
頻率：7.3728~48MHZ
尺寸：7.0*5.0mm
Cardinal卡迪納爾CX5晶振,CX5Z-A5B2C5-40-24.0D18無源晶振，美國進口晶振，Cardinal卡迪納爾晶振CX5系列，是一款小體積晶振尺寸7.0x5.0mm晶振，CX5Z-A2B2C5-70-8.0D18四腳貼片晶振，CX5Z-A5B2C5-40-27.0D18無源晶振，CX5Z-A1B2C5-40-24.0D18石英貼片晶振，石英晶體諧振器，無鉛環保晶振，陶瓷表面安裝，寬頻率范圍：7.3728MHZ至48.000MHZ，可用的最低最大驅動器級別，非常緊密的穩定性，小體積輕薄型，被廣泛用于移動通訊設備，無線網絡，藍牙模塊，電腦主板，汽車電子，數碼電子，物聯網等應用.

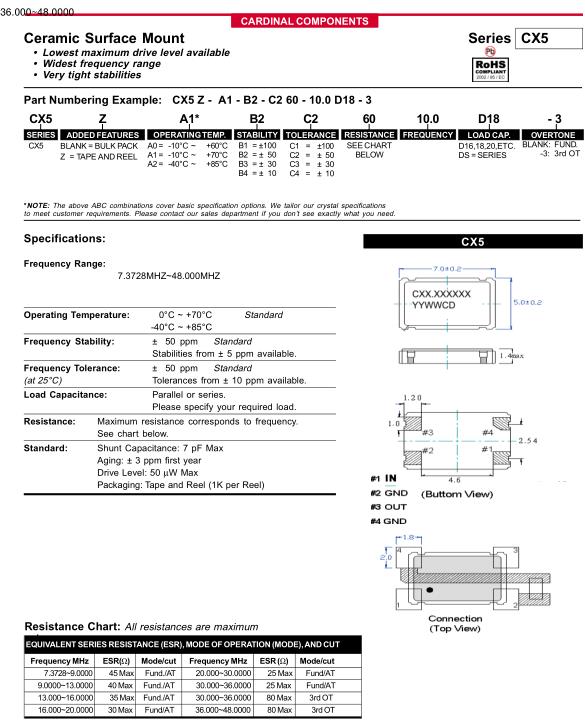

Cardinal卡迪納爾CX5晶振,CX5Z-A5B2C5-40-24.0D18無源晶振，參數圖
| Frequency Range: | 7.3728MHZ~48.000MHZ |
| Operating Temperature: |
0°C ~ +70°C Standard -40°C ~ +85°C |
| Frequency Stability: |
± 50 ppm Standard Stabilities from ± 5 ppm available. |
|
Frequency Tolerance: (at 25°C) |
± 50 ppm Standard Tolerances from ± 10 ppm available. |
| Load Capacitance: |
Parallel or series. Please specify your required load. |
| Resistance: |
Maximum resistance corresponds to frequency. See chart below. |
| Standard: |
Shunt Capacitance: 7 pF Max Aging: ± 3 ppm first year Drive Level: 50 µW Max Packaging: Tape and Reel (1K per Reel) |

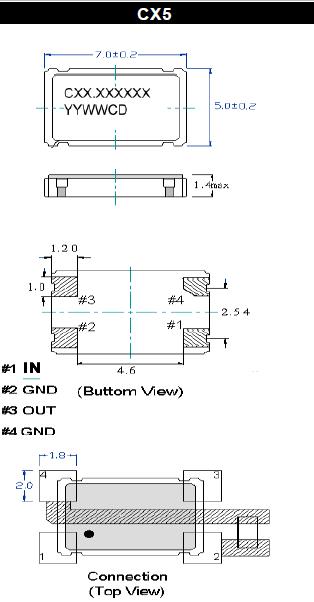

Cardinal卡迪納爾CX5晶振,CX5Z-A5B2C5-40-24.0D18無源晶振，尺寸圖
Cardinal卡迪納爾CX5晶振,CX5Z-A5B2C5-40-24.0D18無源晶振
Cardinal晶振注意事項：
粘合劑
請勿使用可能導致貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.Cardinal卡迪納爾CX5晶振,CX5Z-A5B2C5-40-24.0D18無源晶振
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的貼片石英晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.
| 進口晶振編碼 | 廠家 | 型號 | 系列 | 頻率 | 頻率穩定度 |
| CX5Z-A5B2C5-70-7.37280D18 | Cardinal Crystal | CX5 | MHz Crystal | 7.3728MHz | ±50ppm |
| CX5Z-ARB2C5-70-7.3728D18 | Cardinal Crystal | CX5 | MHz Crystal | 7.3728MHz | ±50ppm |
| CX5Z-A5B2C5-40-27.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 27MHz | ±50ppm |
| CX5Z-A5B2C5-40-24.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 24MHz | ±50ppm |
| CX5Z-A5B2C5-40-24.576D18 | Cardinal Crystal | CX5 | MHz Crystal | 24.576MHz | ±50ppm |
| CX5Z-A5B2C5-70-8.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 8MHz | ±50ppm |
| CX5Z-A1B2C5-40-24.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 24MHz | ±50ppm |
| CX5Z-A5B2C5-50-16.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 16MHz | ±50ppm |
| CX5Z-A0B2C5-50-16.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 16MHz | ±50ppm |
| CX5Z-A2B2C5-40-10.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 10MHz | ±50ppm |
| CX5Z-A2B2C5-70-8.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 8MHz | ±50ppm |
| CX5Z-A2B2C5-40-25D18 | Cardinal Crystal | CX5 | MHz Crystal | 25MHz | ±50ppm |
| CX5Z-A2B2C5-40-12.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 12MHz | ±50ppm |
| CX5Z-A5B2C5-40-12.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 12MHz | ±50ppm |
| CX5Z-A5B2C5-40-10.0D18 | Cardinal Crystal | CX5 | MHz Crystal | 10MHz | ±50ppm |
| CX5Z-A5B2C5-40-25D18 | Cardinal Crystal | CX5 | MHz Crystal | 25MHz | ±50ppm |
