X1G004171001900-2520-12.288MHz-15PF-50PPM-SG210STF
頻率：12.288MHZ

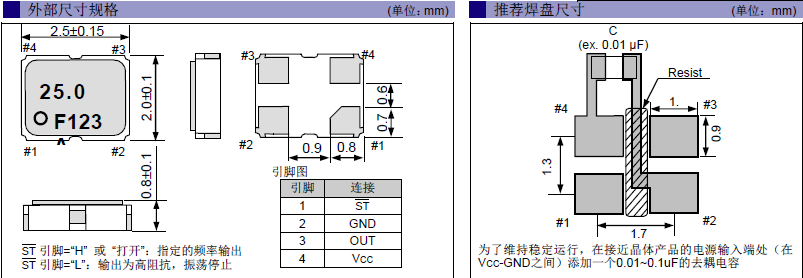

尺寸：2520mm
X1G004171001900-2520-12.288MHz-15PF-50PPM-SG210STF，日本EPSON貼片晶振 ,愛普生的SG xxxx CAN和SG-210STF是簡單封裝的晶體振蕩器（SPXO）系列與CMOS輸出。
這些SPXO是物聯網、可穿戴設備、醫療、工業自動化等各種應用的理想選擇。
這些SPXO具有低電流消耗，寬工作電壓從1.
6V至3.
63V和廣泛的工作溫度范圍從-40°C到85°C，此外，可操作高達105°C。
這些SPXO有五種不同的包裝尺寸，從2。
0 × 1.
6毫米至7。
0 × 5.
0毫米，可在標準銷出。物聯網，可穿戴設備，數據存儲中心，醫療，工業自動化。
X1G004171001900-2520-12.288MHz-15PF-50PPM-SG210STF，日本EPSON晶振 ,愛普生的SG xxxx CAN和SG-210STF是簡單封裝的晶體振蕩器（SPXO）系列與CMOS輸出。
這些SPXO是物聯網、可穿戴設備、醫療、工業自動化等各種應用的理想選擇。
這些SPXO具有低電流消耗，寬工作電壓從1.
6V至3.
63V和廣泛的工作溫度范圍從-40°C到85°C，此外，可操作高達105°C。
這些SPXO有五種不同的包裝尺寸，從2。
0 × 1.
6毫米至7。
0 × 5.
0毫米，可在標準銷出。物聯網，可穿戴設備，數據存儲中心，醫療，工業自動化。
X1G004171001900-2520-12.288MHz-15PF-50PPM-SG210STF，
參數
符號
規格
單位
條件
Min.
Typ.
Max.
電源電壓
VCC
1.60
-
3.63
V
-
GND
0
-
0
V
-
工作溫度范圍
T_use
--40
-
+85
°C
-
CMOS負載條件
L_CMOS
-
-
15
pF
-
輸出頻率
fo
-
12.288000
-
MHz
-
頻率公差 *1
f_tol
--50
-
+50
×10-6
T use
頻率老化
f_age
--3
-
+3
×10-6
+25 ºC, First year
起動時間
t_str
-
-
3.0
ms
t = 0 at 90 % Vcc
日常消耗
ICC
-
-
1.8
mA
No load condition, Vcc = 3.3 V
維持電流
I_std
-
-
2.7
μA
= GND, Vcc = 3.3 V
輸出電壓
VOH
90 % Vcc
-
-
V
Io? = -4 mA @Vcc = 3.3 V
VOL
-
-
10 % Vcc
V
Io? = 4 mA @Vcc = 3.3 V
上升時間
tr
-
-
3.5
ns
20 % Vcc to 80 % Vcc Level,
L_CMOS = 15 pF, Vcc = 1.8
V ± 10 %
下降時間
tf
-
-
3.5
ns
80 % Vcc to 20 % Vcc Level,
L_CMOS = 15 pF, Vcc = 1.8
V ± 10 %
對稱
SYM
45
-
55
%
50 % Vcc Level, L_CMOS ≤ 15 pF
輸入電壓
VIH
80 % Vcc
-
-
V
terminal
VIL
-
-
20 % Vcc
V
terminal
輸出禁用時間 (ST)
tstp_st
-
-
100
ns
terminal HIGH → LOW
輸出啟用時間 (ST)
tsta_st
-
-
3
ms
terminal LOW → HIGH
X1G004171001900-2520-12.288MHz-15PF-50PPM-SG210STF
| 編碼 | Model/型號 | Frequency/頻率 | LxWxH/尺寸 | 輸出方式 | 電源電壓 | 工作溫度 |
| X1G0041710002 | SG-210STF | 33.300000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710005 | SG-210STF | 1.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710006 | SG-210STF | 1.843200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710007 | SG-210STF | 2.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710008 | SG-210STF | 3.686400 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710009 | SG-210STF | 4.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710010 | SG-210STF | 4.096000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710011 | SG-210STF | 5.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710012 | SG-210STF | 6.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710013 | SG-210STF | 6.144000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710014 | SG-210STF | 7.372800 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710015 | SG-210STF | 8.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710016 | SG-210STF | 10.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710017 | SG-210STF | 11.289600 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710018 | SG-210STF | 12.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710019 | SG-210STF | 12.288000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710020 | SG-210STF | 12.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710021 | SG-210STF | 13.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710022 | SG-210STF | 13.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710023 | SG-210STF | 13.560000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710024 | SG-210STF | 14.318180 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710025 | SG-210STF | 14.745600 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710026 | SG-210STF | 15.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710027 | SG-210STF | 16.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710028 | SG-210STF | 19.200000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710029 | SG-210STF | 20.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710030 | SG-210STF | 22.579200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710031 | SG-210STF | 24.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710032 | SG-210STF | 24.576000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710033 | SG-210STF | 25.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710034 | SG-210STF | 26.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710035 | SG-210STF | 27.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710036 | SG-210STF | 27.120000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710037 | SG-210STF | 28.636360 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710038 | SG-210STF | 29.491200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710039 | SG-210STF | 30.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710040 | SG-210STF | 32.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710041 | SG-210STF | 33.333000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710042 | SG-210STF | 36.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710043 | SG-210STF | 37.400000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710044 | SG-210STF | 38.400000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710045 | SG-210STF | 40.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710046 | SG-210STF | 48.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710047 | SG-210STF | 50.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710048 | SG-210STF | 52.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710049 | SG-210STF | 54.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
| X1G0041710052 | SG-210STF | 8.192000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | 1.600 to 3.600 V | -40 to 85 °C |
