Raltron晶振,陶瓷晶振,POC晶振
頻率:1.8M~50MHZ
尺寸:10.0X5.0mm
使用陶瓷晶振,客戶可實現批量生產。與CR、LC電路不同,陶瓷振蕩子利用的是機械諧振而不是電諧振。這意味著它基本上不受外部電路或電源電壓波動的影響。從而可以制作成無需調整的高度穩定的振蕩電路。
Raltron晶振通過線上銷售來支持其全球客戶,并且在亞洲有幾家分支機構,所銷售的石英晶體,貼片晶振,石英晶振,溫補晶振,石英晶體振蕩器等由幾家大型全球分銷商發行.
Raltron Crystal晶振公司在其位于邁阿密的工廠生產一些較為高端精密的石英晶體振蕩器,有源晶振,溫補振蕩器.相對于一些石英晶體諧振器,石英晶體,貼片晶振,時鐘振蕩器以及過濾器,陶瓷諧振器,濾波器等則是在國內幾個工廠生產.通過將這些產品從香港的物流中心運往世界各地,Raltron晶振公司全體員工均以追求完美的服務以及卓越的品質為工作理念.
Raltrons石英晶振積極努力追求一流的生產技術以滿足客戶的需求,滿足客戶對于質優價廉的石英晶振,貼片晶振,石英晶體振蕩器等頻率元件的市場需求.Raltron石英晶振,貼片晶體,石英晶體諧振器,石英晶體,壓電石英晶體元器件、壓電石英晶體、有源晶體具有精確的頻率容差和穩定性,有源晶振的頻率范圍廣,封裝尺寸小,具有低相位噪聲和低抖動等特點.
Raltron晶振,陶瓷晶振,POC晶振,插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷諧振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路. 作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.
|

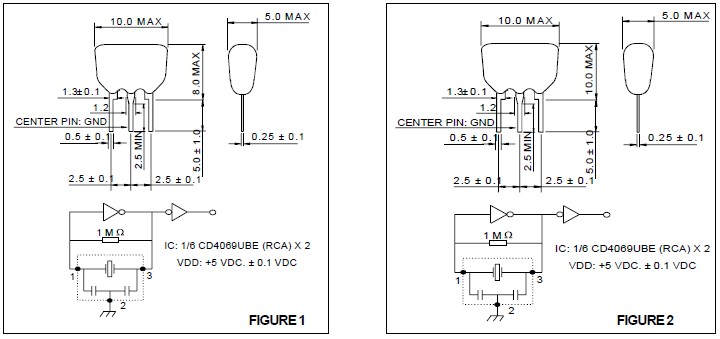

拉隆陶瓷晶振規格 |
PCC晶振頻率參數 |
|
Oscillation Frequency 振動頻率 |
1.8M~50MHZ |
|
Initial Tolerance 初級公差 |
within ±0.5% |
|
Resonant Impedance 諧振阻抗 |
40 ? max. |
|
Built-in Load Capacitance 內置負載電容 |
8pF±20% max. |
|
Insulation Resistance 絕緣電阻 |
500 M? min. (Applied D.C.IOV) |
|
Withstanding Voltage 電壓適應性 |
D.C. 100V, 5 seconds max. |
|
Rated Working Voltage (1) D.C. Voltage 直流電壓 (2) A.C. Voltage 交流電壓 |
D.C. 6V 15Vp-p |
|
Temperature Stability 溫度穩定性 · Operating Temperature 工作溫度 · Storage Temperature 貯藏溫度 |
± 0.2 % max. (From initial value) -20℃∼+80℃ -40℃∼+85℃ |
|
Aging (10 years) 老化率 |
± 0.1 % max. (From initial value) |
在使用Raltron晶振時應注意以下事項:
陶瓷晶振振動試驗條件,振動頻率10Hz∽55Hz,振幅1.5mm,三方向,每一方向掃頻循環5次.要求電性能滿足2.1∽2.4的規定,外觀無機械損傷.
引線強度,試驗條件沿引線方向施加10N力,持續時間10S.
要求電性能滿足2.1∽2.4的規定,引線無松動,脫落現象.
耐焊接熱,試驗條件 將引線浸入260℃±5℃的焊錫槽中,浸入深度至引線根部2mm處,時間10S±1S,在室溫條件下恢復24±2小時后進行測量.
要求電性能滿足2.1∽2.4的規定,外觀無可見損傷.Raltron晶振,陶瓷晶振,POC晶振
可焊性試驗條件將引線浸入230℃±5℃的焊錫槽中,浸入深度至引線根部2mm處,時間5S±1S.要求 焊錫良好覆蓋的面積應不少于浸錫面積的95%.
高溫試驗,試驗條件溫度85℃±2℃,時間96小時,在室溫條件下恢復24±2小時后進行測量.要求電性能滿足2.1∽2.4的規定.
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜:18924600166
工作QQ:857950243
貿易通:yijindz2014
座機:0755-27876565
郵箱:yijindz@163.com
網址:http://www.yijindz.com
微信:yijindz,公眾號:NDKcrystal
地址:廣東省深圳市寶安區107國道旁甲岸路
