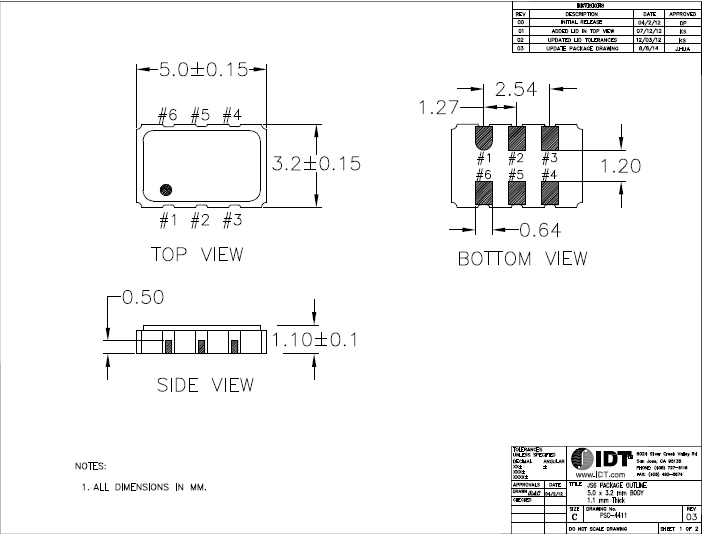

IDT晶振,XLP晶振,LVPECL-差分晶振
頻率：0.750~1350 MHz
尺寸：5.0x3.2mm
IDT 晶振集團是電子元件行業協會 (ECIA) 的正式成員,電子元件行業協會是電子元器件制造商及其供應商授權分銷合作伙伴和獨立現場銷售代表組成的非營利性行業協會.此協會的宗旨是促進和改善電子元器件授權銷售的商業環境.
IDT晶振集團在RF、高性能定時、存儲接口、實時互聯、光互聯、無線電源及智能傳感器方面的市場導向型產品,是該公司一系列廣泛的通信、計算、消費、汽車和工業領域混合信號完整解決方案的一部分.IDT的設計、生產、銷售場所和經銷合作伙伴遍及全世界,主要生產晶振,石英晶振,有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,壓電石英晶體元器件、壓電石英晶體、有源晶體等元器件.
IDT晶振,XLP晶振,LVPECL-差分晶振,差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點, 差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
|
IDT晶振 |
符號 |
XLP晶振(5032) |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
0.750~1350 MHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40～+85℃ |
|
運行溫度范圍 |
T_use |
-10～+70℃ ,-40～+85℃ |
|
消耗電流 |
ICC |
45mA max. (fo≦170MHz) |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
50Ω to VCC-2V |
|
波形對稱 |
SYM |
45～55% [at outputs cross point] |
|
0電平電壓 |
VOL |
VCC-1.81～VCC-1.62V |
|
1電平電壓 |
VOH |
VCC-1.025～VCC-0.88V |
|
上升時間 下降時間 |
tr, tf |
0.5ns max. [20?80% Output, OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
-更多相關資料信息請聯系我們http://www.huawenwenxue.com |
|
差分輸出誤差 |
⊿VOD |
- |
|
補償電壓 |
VOS |
- |
|
補償電壓誤差 |
⊿VOS |
- |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用IDT晶振時應該注意以下事項：
晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題.IDT晶振,XLP晶振,LVPECL-差分晶振
大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振？
有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間.其實有源晶振在細分的情況下又能分成壓控振蕩器（VCXO）以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振（VC-TCXO）,壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點.那么溫補晶振（TCXO）又有什么特點,溫補晶振簡單的來說就是在工作過程中起到溫度補償功能,那怎么個溫度補償法呢？
其實原理跟壓控振蕩器一樣,比如說溫補晶振電壓有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等幾款常用電壓.溫補晶振在工作過程中如果遇到了溫度變化很大的情況下,那這個時候溫度補償就起作用了,比如說溫補晶振的基本精度要求是0.5PPM,常溫要求是2ppm,那如果低溫超出的常溫的情況下,石英晶體的溫補功能就會把精度控制在一定的范圍內,使精度變化在一個要求值的范圍,穩定在高精度要求內給CPU提供穩定的信號.
