西鐵城晶振,石英晶振,CFS-206晶振,CFS-20632768EZYB晶振
頻率:32.768KHZ

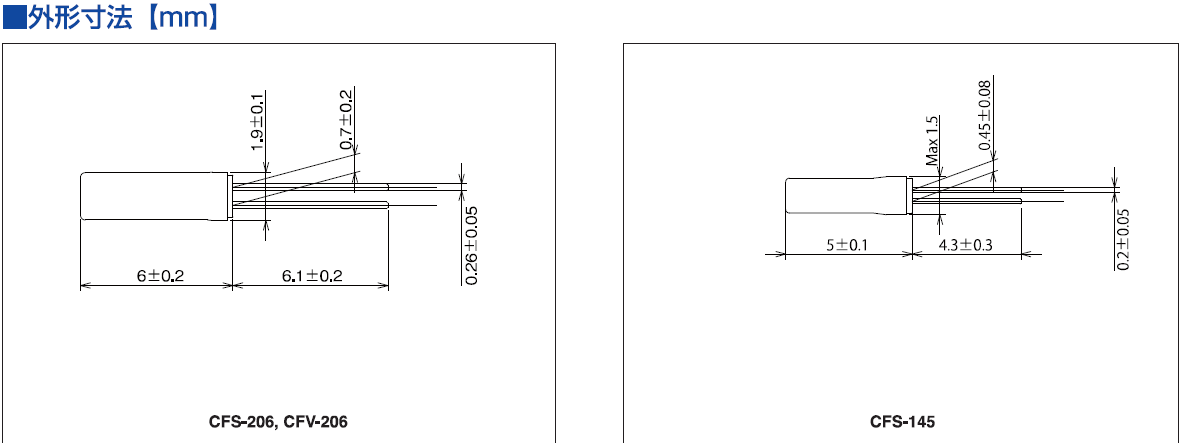

尺寸:2*6mm
1959年手表的組裝工廠生產和御代田精密株式會社設立
1960年手表的零部件制造廠和河口湖精密株式會社設立(后的西鐵城西洋網股份有限公司)
1963年軸承石的生產的目的,シメオ精密株式會社(后的西鐵城精密科技股份有限公司)成立
1964年計量器類(刻度規)的生產開始
1973年鐘表用步進馬達磁鐵的生產開始
1974年フジミ株式會社設立
1975年鐘表用音叉型水晶振動子片,壓電石英晶體元器件、壓電石英晶體、有源晶體開始生產
1976年水晶振動子,晶振,石英晶振,有源晶振,壓控振蕩器的生產開始
1978年通過陶瓷材料的手表用軸承石的生產開始
1982年高頻率有源晶振,壓控振蕩器,貼片晶振,水晶振動子片的生產開始
1986年電子視圖的生產開始
1987年光通信用的零部件?菲規則的生產開始
1989年光通信用零部件?成套筒的生產開始
1990年在香港務冠實業有限公司設立
1991年御代田精密有限公司的商號為ミヨタ株式會社設立
1993年的樹脂邦德生產
1995年北御牧事業所設立
2000年強電微液晶顯示器的生產開始
2001年中國•梧州市領冠電子(梧州)有限公司設立,主要生產銷售晶振,石英晶振,有源晶振, 32.768K,時鐘晶體,壓電石英晶體,溫補晶振,石英晶體振蕩器。
2003年在中國?蘇州市喜美歌電子材料(蘇州)有限公司設立(后的西鐵城光電器件(蘇州)有限公司)
2005年ミヨタ股份有限公司的商號為西鐵城ミヨタ株式會社設立
2006年薄膜亞mount生產開始
2008年西鐵城ミヨタ株式會社西鐵城精密科技股份有限公司合并。合并公司名西鐵城精細技術ミヨタ株式會社
迎來2009年創立50周年
2012年美國科羅拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC .
2013年CITIZEN SEIMITSU(THAILAND)CO .,設立LTD .
2015年西鐵城精密科技ミヨタ株式會社西鐵城西洋網股份公司合并。合并公司西鐵城精密設備有限公司
2016年CITIZEN FINEDEVICE PHILIPPINES設立CORP .
西鐵城晶振,石英晶振,CFS-206晶振,CFS-20632768EZYB晶振,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型。不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等
|
西鐵城晶振規格 |
單位 |
CFS-206晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ~ +85°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ~ +70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5PF ~ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有產品的共同點
1:抗沖擊
抗沖擊是指石英晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。
2:輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
3:化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4:粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。)
5:鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6:靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。西鐵城晶振,插件石英晶振,CFS-206晶振,CFS-20632768EZYB晶振
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜:18924600166
工作QQ:857950243
貿易通:yijindz2014
座機:0755-27876565
郵箱:yijindz@163.com
微信:yijindz,公眾號:NDKcrystal
地址:廣東省深圳市寶安區107國道旁甲岸路
