MuRata晶振,石英晶體,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振
頻率:10M~52MHZ

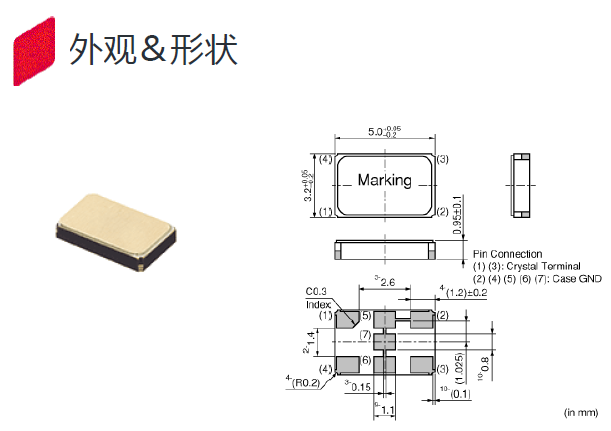

尺寸:5.0x3.2mm
小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
村田自1973年在中國香港成立第一家銷售公司起,至今村田中國已擁有19個銷售據點、4個工廠以及4個研發設計基地,近距離為客戶提供及時有效的服務和技術支持.村田中國以滿足客戶的要求作為企業經營的最優先課題,全體員工同心協力完成工作.
村田晶振發展史:
1973年10月 在中國香港成立銷售公司—村田有限公司
1978年11月 收購臺灣的生產銷售公司—美國企業的當地法人「Mallory現在的(臺灣村田股份有限公司)]
1994年7月 在中國北京成立制造公司—北京村田電子有限公司,主要生產銷售,貼片陶瓷晶振,陶瓷晶體,陶瓷諧振器等
1994年12月 在中國江蘇省無錫市成立生產,銷售公司—無錫村田電子有限公司
1995年5月 在中國上海成立銷售公司—村田電子貿易(上海)有限公司
1999年7月 在中國深圳成立銷售公司—村田電子貿易(深圳)有限公司
1999年8月 在中國天津成立銷售公司—村田電子貿易(天津)有限公司,主要生產銷售陶瓷晶振,村田陶瓷諧振器,村田晶振等
2001年7月 在中國香港成立制造,銷售公司—香港村田電子有限公司
2005年6月 在中國廣東省深圳市成立制造公司—深圳科技有限公司
2005年12月 在中國上海成立中華地區銷售統括公司—村田(中國)投資有限公司
2006年4月 Murata Electronics North America Inc.收購SyChip (在中國有SyChip的上海分公司)
2006年10月 在四川大學、浙江大學、中國科學技術大學、武漢大學開始實施助學金制度
2007年3月 在村田(中國)投資有限公司增資及設立了內部研發中心
2007年4月 成立了村田(中國)投資有限公司浦東分公司與上海SyChip,共同進行研發工作
2009年5月 在上海村田(中國)投資有限公司新辦公大樓竣工
MuRata晶振,石英晶體,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振,5032封裝石英貼片晶振分為四個焊接腳和兩個焊接腳,兩個焊接腳的陶瓷面封裝晶振歸類于我們前面介紹晶振的文章中所說過的壓電石英晶體諧振器.5032晶振在不同環境下的多功能產品中具有高可靠性特點,不含鉛汞符合歐盟要求的環保要求.5032貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接,5032封裝石英表貼式晶體諧振器小型設計,是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
|
產品類別 |
水晶單位 |
|
系列 |
XRCLH |
|
類型 |
TAS-5032F晶振 |
|
頻率 |
10M~52MHz |
|
頻率容差 |
最多+/- 10ppm。(25 +/- 3℃) |
|
工作溫度范圍 |
-30℃至85℃ |
|
溫度變化 |
最多+/- 15ppm |
|
頻率老化 |
+/- 1ppm最大/年(+/-3ppm最多/ 5年) |
|
等效串聯電阻(ESR) |
最大60歐姆 |
|
驅動電平(DL) |
30μW |
|
負載電容(Cs) |
為8pF |
|
形狀 |
SMD |
|
洗 |
無法使用 |
|
長x寬(大?。?/span> |
5.0x3.2mm |
| 系列 | 村田晶振型號 | 尺寸 (mm)* | 頻率 | 備考 |
|---|---|---|---|---|
|
XRCHJ
|
TDS-2520F |
2.5×2.0×0.5 |
16~52MHz |
金屬封裝 通信設備、無線控制設備中 |
|
XRCJK
|
TSS-3225J |
3.2×2.5×0.8 |
12~52MHz | |
|
XRCLH
|
TAS-5032F |
5.0×3.2×1.05 |
10~52MHz |
村田TAS-5032F晶振原廠編碼
| 村田晶振原廠編碼 | 型號 | 頻率 | 頻率公差 | 其他用途 |
| XRCLH10M000F1QA4J1 | TAS-5032F | 10.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH10M000F1QA4P0 | TAS-5032F | 10.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH12M000F1QA0J1 | TAS-5032F | 12.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH12M000F1QA0P0 | TAS-5032F | 12.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH14M745F1QA0J1 | TAS-5032F | 14.7456MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH14M745F1QA0P0 | TAS-5032F | 14.7456MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH16M000F1QA2J1 | TAS-5032F | 16.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH16M000F1QA2P0 | TAS-5032F | 16.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH21M250F1QA0J1 | TAS-5032F | 21.2500MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH21M250F1QA0P0 | TAS-5032F | 21.2500MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH52M000F1QA1J1 | TAS-5032F | 52.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
| XRCLH52M000F1QA1P0 | TAS-5032F | 52.0000MHz | ±10ppm max. (25±3℃) | 工業級 |
在使用村田晶振時應注意以下事項:
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.MuRata晶振,石英晶體,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜:18924600166
工作QQ:857950243
貿易通:yijindz2014
座機:0755-27876565
郵箱:yijindz@163.com
微信:yijindz,公眾號:NDKcrystal
地址:廣東省深圳市寶安區107國道旁甲岸路
