KDS晶振,壓控溫補晶振,DSA537MA晶振

頻率：12.6MHZ/14.4MHZ

尺寸：5.0x3.2mm

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-27876565

KDS-2

日本株式會社大真空KDS晶振集團設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.

日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好.

日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶體,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國、英國、德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

日本大真空株式會社KDS晶振遵守法規和監管要求,從事環保產品的開發.

環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,大真空集團業務政策促進普遍信任的環境管理活動.

yijin-1

KDS晶振,壓控溫補晶振,DSA537MA晶振,VC-TCXO晶振具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.

對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品（如部分定單的 UM-1）,會在 X 軸方向進行拉弦（切掉一小部分）,以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.

yijin-2

KDS晶振型號		DSA537MA晶振
輸出頻率范圍		12.6MHZ/14.4MHZ
標準頻率		12.6MHZ/14.4MHZ
電源電壓范圍		+2.8V/+3.0V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多晶振參數信息請聯系我們http://www.huawenwenxue.com
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6?±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6?±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

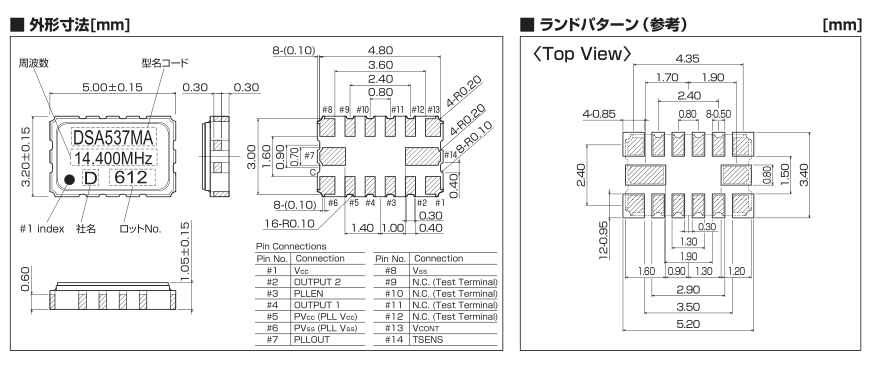

DSA537MA_5032

yijin-4 在使用KDS晶振時應注意以下事項

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,貼片晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振,低損耗壓控溫補晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用KDS晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.KDS晶振,壓控溫補晶振,DSA537MA晶振

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

DSA537MA晶振 14腳貼片晶振 5032壓控溫補振蕩器

跟此產品相關的產品 / Related Products

: 進口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振; 進口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振，美國 IDT晶振公司，高品質進口晶振，有源晶振，差分晶振，LVPECL晶振，XUP晶振，石英晶振，金屬面晶振，頻率范圍:0.016至670 MHz，輸出類型:LVPECL，頻率穩定性:±20ppm，±25ppm，±50ppm，或±100ppm，電源電壓:1.8V, 2.5V，或3.3V，相位抖動(1.875MHz至20MHz): 100fs典型，相位抖動(12kHz至20MHz): 300fs典型，封裝選項:5.0mm × 3.2mm × 1.2mm (JS6)，7.0mm × 5.0mm × 1.3mm (JU6)，工作溫度:-20°C至+70°C或-40°C至+85°C

: HOSONIC晶振,OSC晶體振蕩器,D5SX晶振,HXO-5晶振; 小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封有源晶振,石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

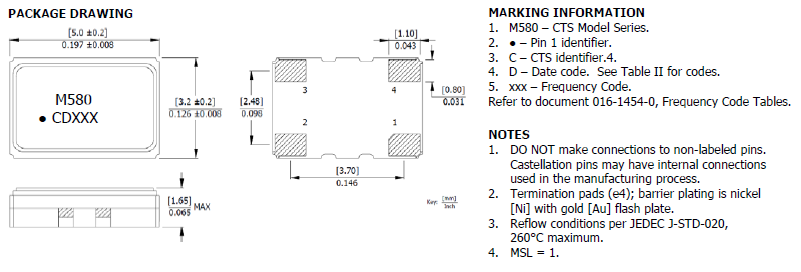

: 美國西迪斯晶振,壓控溫補晶體振蕩器,580晶振,581晶振; 5032mm體積的石英晶體振蕩器有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
