用于網絡分析器的NDK晶振:NZ2520SH
網絡分析器一種能在寬頻帶內進行掃描測量以確定網絡參量的綜合性微波測量儀器。全稱是微波網絡分析儀。網絡分析器是測量網絡參數的一種新型儀器，可直接測量石英晶振是有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。
車載導航, 車載音響設備, 車載攝像頭
智能手機, 平板電腦, 筆記本電腦, PC卡等
音頻設備, 無線模塊
通信用途設備, SDH/SONET, WiMAX, LTE等
基站
特征
可對應 -40 to +125℃的寬溫范圍
尺寸2.5×2.0mm, 高度0.9mm, 重量0.02g, 小型, 量輕,是2520貼片晶振
可對應同樣尺寸的石英晶體諧振器難以實現的低頻（從1.5MHz起）
可對應80 to 170MHz的高頻
低相位抖動 : Typ. 90fs (頻率偏移：12kHz to 20MHz)@125MHz, 3.3V
纏帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）
為無鉛產品
符合AEC-Q100/200標準

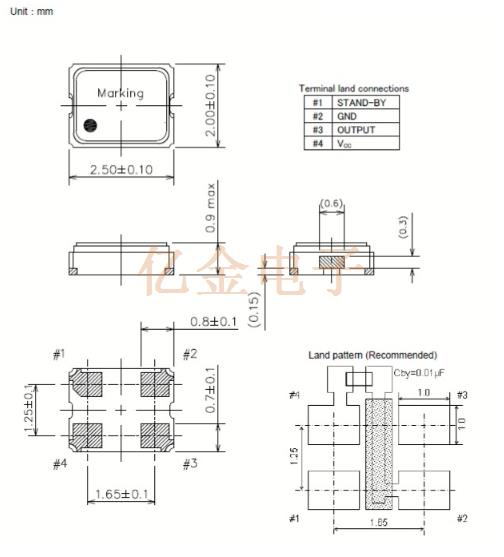

尺寸圖
NDK晶振的NZ2520SH
車載導航, 車載音響設備, 車載攝像頭
智能手機, 平板電腦, 筆記本電腦, PC卡等
音頻設備, 無線模塊
通信用途設備, SDH/SONET, WiMAX, LTE等
基站
特征
可對應 -40 to +125℃的寬溫范圍
尺寸2.5×2.0mm, 高度0.9mm, 重量0.02g, 小型, 量輕,是2520貼片晶振
可對應同樣尺寸的石英晶體諧振器難以實現的低頻（從1.5MHz起）
可對應80 to 170MHz的高頻
低相位抖動 : Typ. 90fs (頻率偏移：12kHz to 20MHz)@125MHz, 3.3V
纏帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）
為無鉛產品
符合AEC-Q100/200標準
| 規格 | 值 | 單位 | ||||
| 額定頻率范圍 | 1.5 ≦ F ≦ 80 | 80 ＜ F ≦ 170 | MHz | |||
| 尺寸大小 (L×W×H) | 2.5×2.0×0.9 | mm | ||||
| 電源電壓 | 1.8/+2.5/+3.0/+3.3 | V | ||||
| 消耗電流 （工作時） | Max. 9 See below | Max. 38 See below | mA | |||
| 消耗電流 （斷開時） | Max. 20 | μA | ||||
| 輸出規格 | CMOS | |||||
| 負載電容 | Max. 15 | pF | ||||
| 儲存溫度范圍 | -55 to +125 | ℃ | ||||
| 工作溫度范圍 (1.5 ≦ F ≦ 170MHz) | -40 to +125 | -40 to +125 | -40 to +85 | -10 to +70 | -10 to +60 | ℃ |
| 綜合頻率允許偏差 (1.5 ≦ F ≦ 170MHz) | Max. ±100 | Max. ±50 | Max. ±50 | Max. ±30 | Max. ±20 | ppm |
| 輸出電壓 | Max. 0.1 VCC | Max. 0.2 VCC | V | |||
| 輸出電壓 | Min. 0.9 VCC | Min. 0.8 VCC | V | |||
| 上升時間 +1.8V | Max. 6 | Max. 3 | ns | |||
| 下降時間 +2.5V to +3.3V | Max. 5 | Max. 3 | ns | |||
| 波形對稱 | 45 to 55 | % | ||||
| 起振時間 | Max. 4 | ms | ||||
| 規格料號 | See below | |||||
尺寸圖
