臺灣TXC晶振,溫補晶振,7N晶振,7N24570001晶振

頻率：10M~52MHZ

尺寸：5.0x7.0mm

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-27876565

TXC-1

臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.

臺灣晶技TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.

TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.

重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.

將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.

加強污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.

yijin-1

臺灣TXC晶振,溫補晶振,7N晶振,7N24570001晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~+85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

yijin-2

TXC晶振型號		7N晶振
輸出頻率范圍		10~52MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1. 8~+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多參數信息歡迎咨詢億金電子http://www.huawenwenxue.com/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

臺灣晶技10腳溫補晶體振蕩器代碼列表

晶振代碼	品牌	代理商	型號	類型	頻率	封裝	尺寸
7N-12.800MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	12.8MHz	10-SMD	(7.00mm x 5.00mm)
7N-26.000MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	26MHz	10-SMD	(7.00mm x 5.00mm)
7N-20.000MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	20MHz	10-SMD	(7.00mm x 5.00mm)
7N-10.000MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	10MHz	10-SMD	(7.00mm x 5.00mm)
7N-19.200MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	19.2MHz	10-SMD	(7.00mm x 5.00mm)
7N-25.000MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	25MHz	10-SMD	(7.00mm x 5.00mm)
7N-38.880MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	38.88MHz	10-SMD	(7.00mm x 5.00mm)
7N-19.440MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	19.44MHz	10-SMD	(7.00mm x 5.00mm)
7N-24.576MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	24.576MHz	10-SMD	(7.00mm x 5.00mm)
7N-38.400MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	38.4MHz	10-SMD	(7.00mm x 5.00mm)
7N-40.000MBP-T	TXC溫補晶振	億金電子	7N晶振	TCXO	40MHz	10-SMD	(7.00mm x 5.00mm)

yijin-3

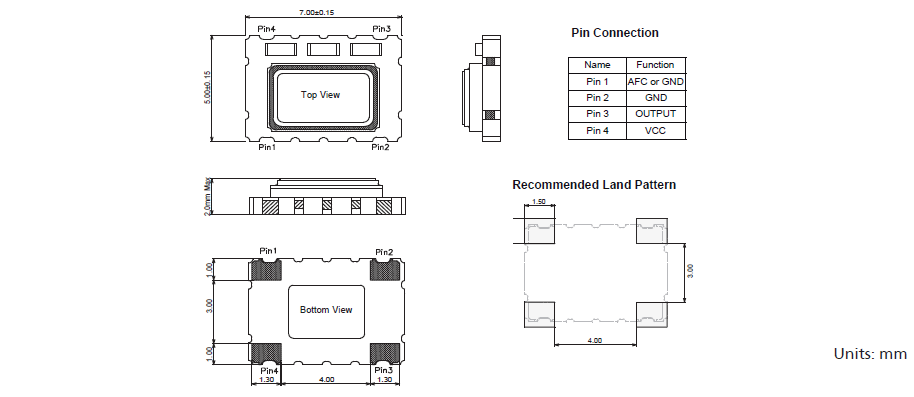

7N晶振4腳封裝尺寸圖

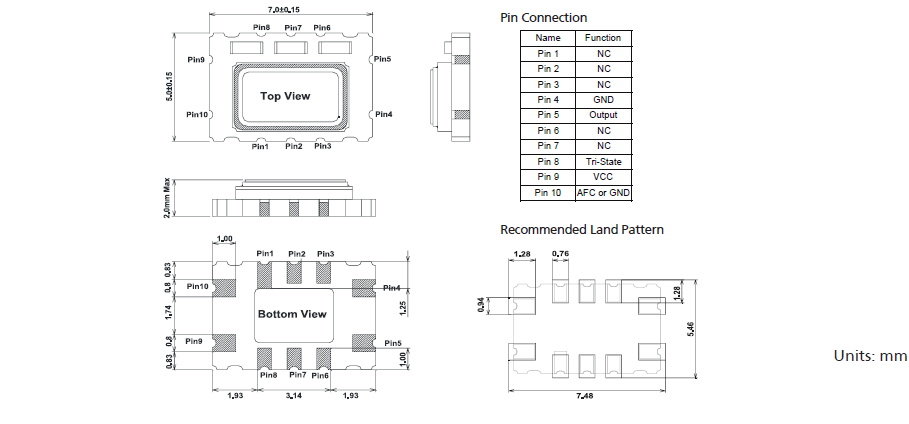

7N晶振10腳封裝尺寸圖

TXC_7N(10)_7_5 TCXO

yijin-4 在使用TXC晶振時應注意

1.電動搬運

1.1電源

使用電源將電源連接到指定的終端正確的極性,如本目錄所示.如果力量源與正極和負極連接反轉或者如果它連接到除了以外的終端指定一個,有源晶體振蕩器內的部件將是損壞了,振蕩器不起作用.此外,如果施加高于額定值的電壓,它可能會導致與上述相似的損害.使一定要在正確的額定電壓下使用振蕩器,但如果施加低于額定值的電壓,內部零件振蕩器不會損壞,單位可能不會給最佳性能.

1.2負載阻抗

設置負載阻抗的規定值.當一個值除了規定的一個被設置為負載阻抗,輸出頻率和輸出電平不符合指定的值,可能會導致問題,例如輸出波形失真.特別是,設置電抗根據規格的負載阻抗.臺灣TXC晶振,溫補晶振,7N晶振,7N24570001晶振

1.3輸出頻率和輸出電平

測量輸出頻率或輸出電平時一個高精密晶體振蕩器,調整輸入阻抗測量儀器對晶體的負載阻抗振蕩器.當測量儀器的輸入阻抗為不同于晶體振蕩器的負載阻抗,用高電平測量輸出頻率或輸出電平阻抗使測量側的阻抗可以忽略.
