FA-238V,Q22FA23V00037,3225,14.31818MHz,20PF,50PPM
頻率:12M~60MHZ
尺寸:3.2x2.5mm

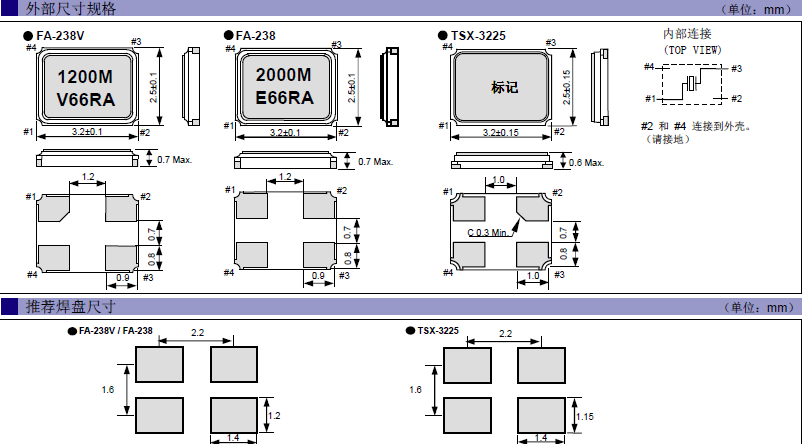

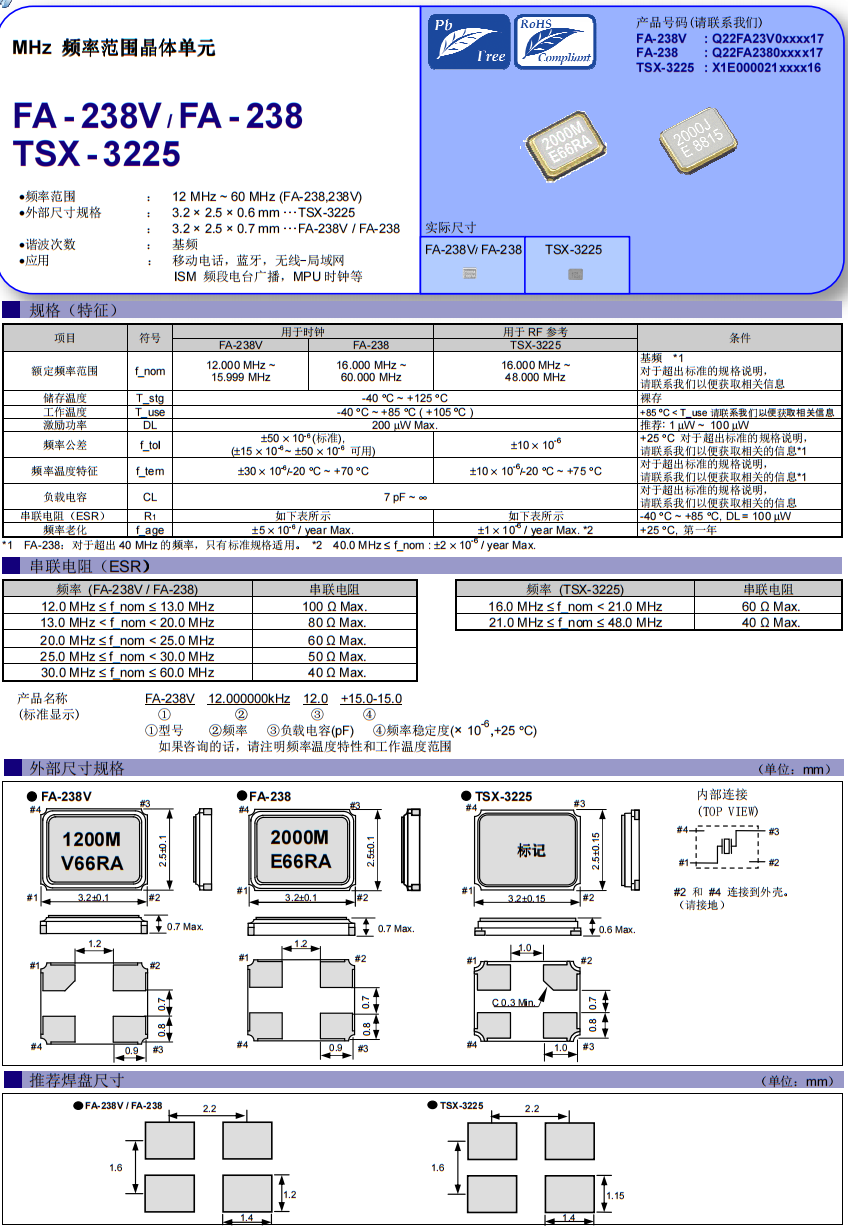

FA-238V,Q22FA23V00037,3225,14.31818MHz,20PF,50PPM,日本進口貼片晶振,頻率范圍:12 MHz ~ 60 MHz (FA-238,238V),外部尺寸規格 : 3.2 × 2.5 × 0.6 mm ··· TSX-3225,3.2 × 2.5 × 0.7 mm · · · FA-238V / FA-238,諧波次數:基頻,應用移動電話,藍牙,無線-局域網,ISM 頻段電臺廣播,MPU 時鐘等
FA-238V,Q22FA23V00037,3225,14.31818MHz,20PF,50PPM
| 項目 | 符號 | 用于時鐘 | 用于 RF 參考 | 條件 | |||||||||||||
| FA-238V | FA-238 | TSX-3225 | |||||||||||||||
| 額定頻率范圍 | f_nom |
12.000 MHz ~ 15.999 MHz |
16.000 MHz ~ 60.000 MHz |
16.000 MHz ~ 48.000 MHz |
基頻 *1 對于超出標準的規格說明, 請聯系我們以便獲取相關信息 |
||||||||||||
| 儲存溫度 | T_stg | -40 °C ~ +125 °C | 裸存 | ||||||||||||||
| 工作溫度 | T_use | -40 °C ~ +85 °C ( +105 ºC ) | +85 ºC < T_use 請聯系我們以便獲取相關信息 | ||||||||||||||
| 激勵功率 | DL | 200 µW Max. | 推薦: 1 µW ~ 100 µW | ||||||||||||||
| 頻率公差 | f_tol |
±50 × 10-6 (標準), (±15 × 10-6 ~ ±50 × 10-6 可用) |
± 10 × 10-6 |
+25 °C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息*1 |
|||||||||||||
| 頻率溫度特征 | f_tem | ±30 × 10-6/-20 °C ~ +70 °C | ± 10 × 10-6/-20 °C ~ +75 °C |
對于超出標準的規格說明, 請聯系我們以便獲取相關的信息*1 |
|||||||||||||
| 負載電容 | CL | 7 pF ~ ∞ |
對于超出標準的規格說明, 請聯系我們以便獲取相關的信息 |
||||||||||||||
| 串聯電阻(ESR) | R1 | 如下表所示 | 如下表所示 | -40 °C ~ +85 °C, DL = 100 µW | |||||||||||||
| 頻率老化 | f_age | ±5 × 10-6 / year Max. |
|
+25 °C, 第一年 | |||||||||||||
FA-238V,Q22FA23V00037,3225,14.31818MHz,20PF,50PPM
| 愛普生原廠編碼 | 尺寸 | 型號 | 頻率 | 負載 | 頻率 @+25°C |
| Q22FA23V00012 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.560000 MHz | 12 pF | +/-50 ppm |
| Q22FA23V00018 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.288000 MHz | 12 pF | +/-50 ppm |
| Q22FA23V00022 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 10 pF | +/-30 ppm |
| Q22FA23V00026 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.000000 MHz | 10 pF | +/-50 ppm |
| Q22FA23V00027 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.745600 MHz | 20 pF | +/-50 ppm |
| Q22FA23V00028 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 15 pF | +/-50 ppm |
| Q22FA23V00029 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.000000 MHz | 20 pF | +/-50 ppm |
| Q22FA23V00030 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.000000 MHz | 20 pF | +/-30 ppm |
| Q22FA23V00033 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.288000 MHz | 12 pF | +/-30 ppm |
| Q22FA23V00037 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.318180 MHz | 20 pF | +/-50 ppm |
| Q22FA23V00044 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 20 pF | +/-50 ppm |
| Q22FA23V00048 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.000000 MHz | 7 pF | +/-50 ppm |
| Q22FA23V00052 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.560000 MHz | 10 pF | +/-50 ppm |
| Q22FA23V00068 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.318000 MHz | 12 pF | +/-50 ppm |
| Q22FA23V00069 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 10 pF | +/-15 ppm |
| Q22FA23V00082 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.318180 MHz | 16 pF | +/-50 ppm |
| Q22FA23V00085 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.288000 MHz | 8 pF | +/-50 ppm |
| Q22FA23V00086 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.745600 MHz | 12 pF | +/-50 ppm |
| Q22FA23V00095 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 16 pF | +/-50 ppm |
| Q22FA23V00103 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.318180 MHz | 12.5 pF | +/-30 ppm |
| Q22FA23V00106 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 11 pF | +/-30 ppm |
| Q22FA23V00107 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 10 pF | +/-50 ppm |
| Q22FA23V00114 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.318180 MHz | 18 pF | +/-50 ppm |
| Q22FA23V00119 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.500000 MHz | 16 pF | +/-50 ppm |
| Q22FA23V00123 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.560000 MHz | 12 pF | +/-20 ppm |
| Q22FA23V00131 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 18 pF | +/-50 ppm |
| Q22FA23V00136 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 8 pF | +/-50 ppm |
| Q22FA23V00144 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 10 pF | +/-15 ppm |
| Q22FA23V00149 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 20 pF | +/-30 ppm |
| Q22FA23V00150 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 10 pF | +/-10 ppm |
| Q22FA23V00160 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 16 pF | +/-30 ppm |
| Q22FA23V00162 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.288000 MHz | 10 pF | +/-50 ppm |
| Q22FA23V00164 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.318180 MHz | 9 pF | +/-50 ppm |
| Q22FA23V00170 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 12 pF | +/-30 ppm |
| Q22FA23V00178 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.560000 MHz | 18 pF | +/-50 ppm |
| Q22FA23V00179 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.500000 MHz | 10 pF | +/-50 ppm |
| Q22FA23V00180 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.745600 MHz | 16 pF | +/-50 ppm |
| Q22FA23V00192 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.288000 MHz | 10 pF | +/-30 ppm |
| Q22FA23V00193 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 12.5 pF | +/-50 ppm |
| Q22FA23V00195 | 3.2 x 2.5 x 0.7mm | FA-238V | 13.000000 MHz | 9 pF | +/-20 ppm |
| Q22FA23V00197 | 3.2 x 2.5 x 0.7mm | FA-238V | 12.000000 MHz | 8 pF | +/-15 ppm |
| Q22FA23V00205 | 3.2 x 2.5 x 0.7mm | FA-238V | 14.745600 MHz | 8 pF | +/-50 ppm |
