EPSON晶振,差分晶振,SG5032VAN晶振
頻率：73.5M~700MHZ
尺寸：5.0x3.2mm
差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45°~+100°的溫度范圍,差分晶振的精度值（PPM）可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.
愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO晶振）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】 愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.
愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.
愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低 環境負荷作為一種顧客價值提供給顧客.
創造并提供專研了“省、小、精”的32.768K,鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
愛普生株式會社EPSON晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環保活動來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
EPSON晶振,差分晶振,SG5032VAN晶振,差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.
|
愛普生晶振型號 |
符號 |
SG5032VAN晶振 |
|
輸出規格 |
- |
LVDS |
|
輸出頻率范圍 |
fo |
73.5～700MHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40～+125℃ |
|
運行溫度范圍 |
T_use |
-20～+70℃ ,-40～+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45～55% [at outputs cross point] |
|
0電平電壓 |
VOL |
-更多晶振參數信息請聯系我們http://www.huawenwenxue.com |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20～80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247～0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125～1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用EPSON晶振時應注意以下事項:
石英晶體振蕩器和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
1.噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
2.電源線路
電源的線路阻抗應盡可能低.
3.輸出負載
建議將石英晶振,貼片晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
4.未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.EPSON晶振,差分晶振,SG5032VAN晶振
5.熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振,6腳貼片晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
6.安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
7.通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜：18924600166
工作QQ:857950243
貿易通：yijindz2014
座機：0755-27876565
郵箱:yijindz@163.com
網址：
微信：yijindz，公眾號：NDKcrystal
地址：廣東省深圳市寶安區107國道旁甲岸路
跟此產品相關的產品 / Related Products
- CTS晶振,有源晶振,654C晶振,HCMOS輸出振蕩器
小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
- CTS晶振,差分晶振,653晶振,654PL晶振,655晶振
差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分石英晶體振蕩器相位低,低損耗等特點,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.

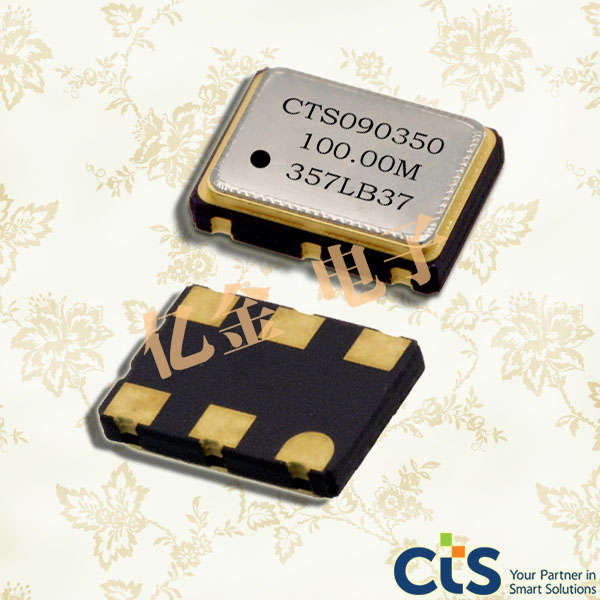

- CTS晶振,差分晶振,377晶振,377LB5C1250T晶振
