CTS晶振,差分晶振,653晶振,654PL晶振,655晶振
頻率:10M~1.0GHz
尺寸:5.0x3.2mm
差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分石英晶體振蕩器相位低,低損耗等特點,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.
CTS晶振公司成立于1896年,CTS公司(NYSE:CTS)是一個領先的設計師和制造商的傳感器、執行器和電子組件石英晶振在航空航天、通訊、國防、工業、信息技術、醫療和交通運輸市場.本公司在北美、亞洲和歐洲擁有12個生產基地,致力于為全球各地的工業伙伴提供先進的技術、卓越的客戶服務和優越的價值.CTS的目標是在技術的前沿,為世界各地的產品和服務的創造和提升提供創新的石英晶振,晶體振蕩器,傳感、連接和運動解決方案.
CTS晶振公司為信息技術和電信市場提供貼片晶振,溫補晶振,石英晶體振蕩器等多種電子元件.這些可以在宏小區基站發現,小蜂窩基站、衛星通信系統、回程通信的應用,以及無線和有線基礎設施.CTS在信息技術和電信市場的創新支持市場部門的發展趨勢,如低功耗,更小的形式因素,增加帶寬需求和物聯網(物聯網).
CTS晶振集團運用ISO14001環境管理系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善.
CTS晶振遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.
CTS晶振,差分晶振,653晶振,654PL晶振,655晶振,差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高度免疫的.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
|
CTS晶振型號 |
符號 |
653晶振,654PL晶振,655晶振 |
|
輸出規格 |
- |
LVDS、LVPECL |
|
輸出頻率范圍 |
fo |
10M~1.0GHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40~+85℃ |
|
運行溫度范圍 |
T_use |
-10~+70℃ ,-40~+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流(#1引腳"L") |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45~55% [at outputs cross point] |
|
0電平電壓 |
VOL |
-更多詳細參數請聯系億金電子http://www.huawenwenxue.com |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20~80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247~0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
|
補償電壓 |
VOS |
1.125~1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
CTS差分晶體振蕩器5032封裝原廠編碼
| 原廠代碼 | 品牌 | 代理商 | 型號 | 頻率 | 精度 | 封裝尺寸 |
| 653P5003I3T | CTS | 億金電子 | 653晶振 | 50MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653L10003I2T | CTS | 億金電子 | 653晶振 | 100MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653L12503I2T | CTS | 億金電子 | 653晶振 | 125MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653L15623I2T | CTS | 億金電子 | 653晶振 | 156.25MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653L2503I3T | CTS | 億金電子 | 653晶振 | 25MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653P2503I3T | CTS | 億金電子 | 653晶振 | 25MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653L5003I3T | CTS | 億金電子 | 653晶振 | 50MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653P12503I2T | CTS | 億金電子 | 653晶振 | 125MHz | ±50ppm | (5.00mm x 3.20mm) |
| 653P15623I2T | CTS | 億金電子 | 653晶振 | 156.25MHz | ±50ppm | (5.00mm x 3.20mm) |

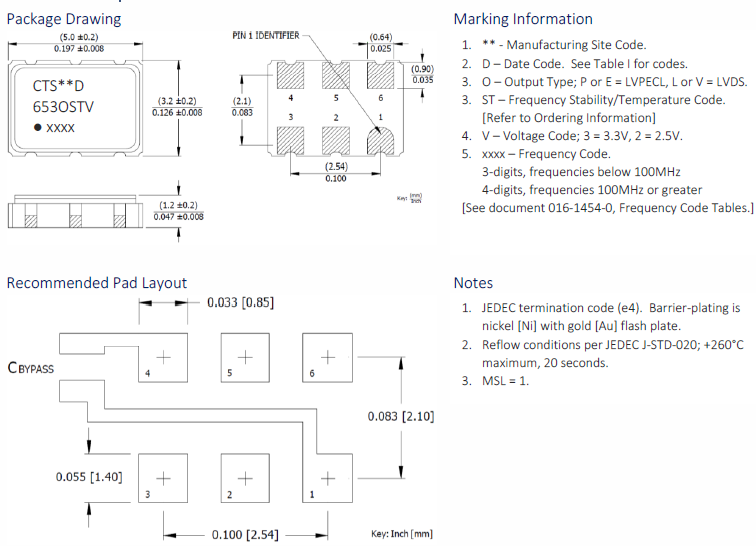

653晶振尺寸圖
654PL晶振尺寸圖

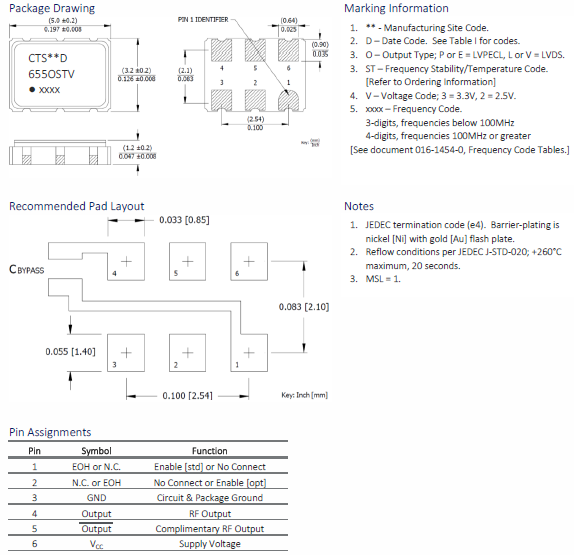

655晶振尺寸圖
使用CTS晶振時應注意以下事項
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
1.噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
2.電源線路
電源的線路阻抗應盡可能低.
3.輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近低功耗差分晶體振蕩器的地方(在20 mm范圍之間).
4.未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
5.熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.CTS晶振,差分晶振,653晶振,654PL晶振,655晶振
6.安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
7.通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜:18924600166
工作QQ:857950243
貿易通:yijindz2014
座機:0755-27876565
郵箱:yijindz@163.com
微信:yijindz,公眾號:NDKcrystal
地址:廣東省深圳市寶安區107國道旁甲岸路
跟此產品相關的產品 / Related Products

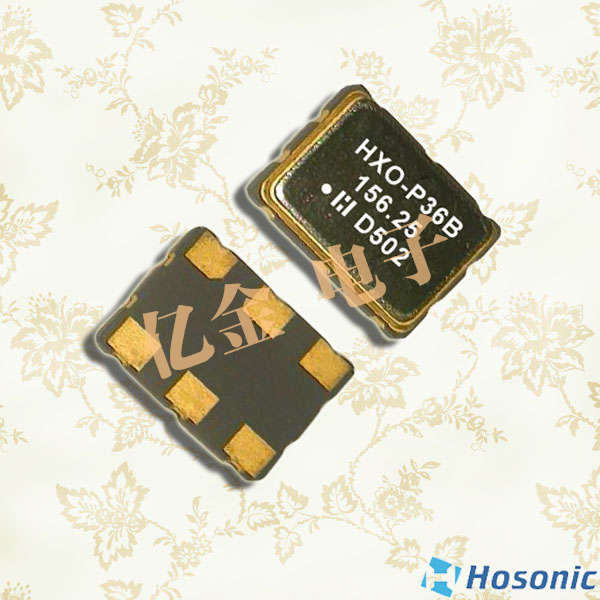

- HOSONIC晶振,差分晶振,D5ST晶振,LVDS差分輸出振蕩器
