SM7745HV-40.0M,貼片有源晶振,美國進口Pletronics晶振,7050石英振蕩器,SM77HV晶振

頻率：40MHz

尺寸：7.00 x 5.00 mm

SM7745HV-40.0M,貼片有源晶振,美國進口Pletronics晶振,7050石英振蕩器,SM77HV晶振 Pletronics晶振以技術創新與嚴苛品控為核心，持續為全球客戶提供精準、可靠的頻率控制解決方案，助力電子系統在復雜環境中實現卓越性能。SM7745HV-40.0M 是美國 Pletronics 生產的 7050 封裝貼片有源晶振，即 SM77HV 晶振。它可輸出精準的 40.0MHz 頻率，為電子設備提供穩定時鐘信號。有源設計簡化了電路，增強了穩定性。基于石英材質，具有良好的頻率穩定性和抗干擾能力，可適應復雜工作環境。廣泛應用于通信、工業自動化、測試測量等領域，有助于提升設備的性能和可靠性，是電子工程師在設計中值得考慮的優質選擇。

訂購熱線：0755-27876565

yijin-1 SM7745HV-40.0M,貼片有源晶振,美國進口Pletronics晶振,7050石英振蕩器,SM77HV晶振

Pletronics晶振公司創建于1979年,主要研發生產晶振,石英晶振,有源晶體,石英晶體振蕩器等元件.至今已有超過30年之久的工程和制造經驗.所生產的產品使用范圍廣包括亞洲、歐洲和北美的制造業.Pletronics晶振公司擁有國際工程,物流和銷售支持.產品設計創新,價格競爭有優勢,訂貨交期時間短在業界具有較好的聲譽.

美國進口的 Pletronics 的 SM7745HV - 40.0M 貼片有源晶振脫穎而出。它采用 7050 石英振蕩器封裝，這種規格在保證性能的同時，能較好地適配各類電路板。作為有源晶振，它自帶起振電路，無需復雜的外部輔助，就能穩定輸出精準的 40.0MHz 頻率信號，為電子設備提供可靠的時鐘基準。石英材質的運用，賦予了它出色的頻率穩定性和抗干擾能力。在復雜的電磁環境中，該7050貼片晶振能有效抵御外界干擾，減少頻率波動。無論是溫度的變化，還是濕度的影響，都難以對其性能造成較大干擾。在通信設備、工業自動化控制、測試測量儀器等領域，SM77HV 晶振都能憑借其穩定的性能，保障設備穩定運行，確保數據準確傳輸和處理。

yijin-2 SM7745HV-40.0M,貼片有源晶振,美國進口Pletronics晶振,7050石英振蕩器,SM77HV晶振

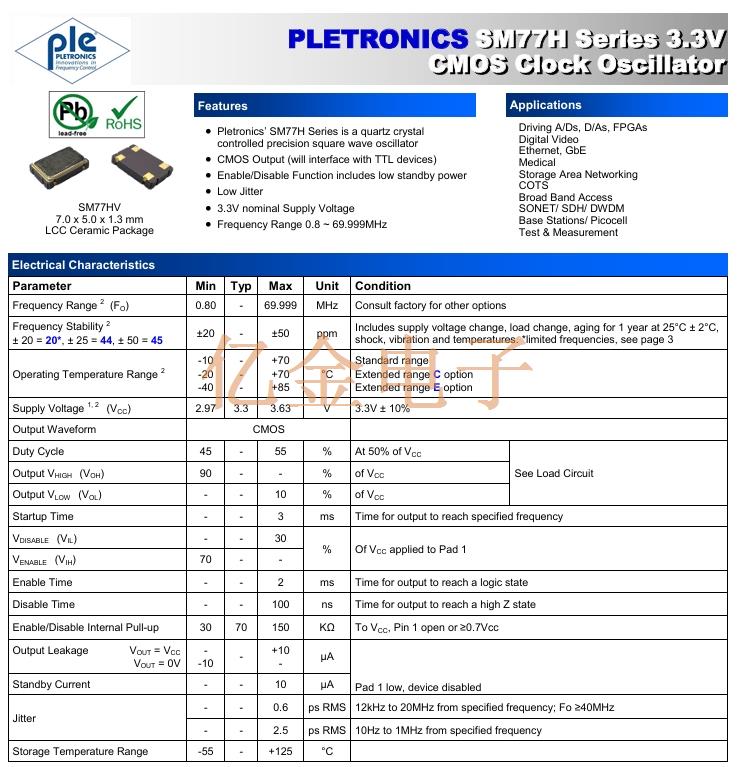

Parameter	Min	Typ	Max	Unit	Condition
Frequency Range 2	0.80	-	69.999	MHz	Consult factory for other options
Frequency Stability 2 ± 20 = 20*, ± 25 = 44, ± 50 = 45	±20	-	±50	ppm	Includes supply voltage change, load change, aging for 1 year at 25°C ± 2°C, shock, vibration and temperatures. *limited frequencies, see page 3
Operating Temperature Range 2	-10 -20 -40	- - -	+70 +70 +85	°C	Standard range Extended range C option Extended range E option
Supply Voltage 1, 2 VCC	2.97	3.3	3.63	V	3.3V ± 10%
Output Waveform	CMOS有源晶振
Duty Cycle	45	-	55	%	At 50% of VCC	See Load Circuit
Output VHIGH	90	-	-	%	of VCC
Output VLOW	-	-	10	%	of VCC
Startup Time	-	-	3	ms	Time for output to reach specified frequency
VDISABLE	-	-	30	%	Of VCC applied to Pad 1
VENABLE	70	-	-
Enable Time	-	-	2	ms	Time for output to reach a logic state
Disable Time	-	-	100	ns	Time for output to reach a high Z state
Enable/Disable Internal Pull-up	30	70	150	KΩ	To VCC
Output Leakage VOUT = VCC VOUT = 0V	-10 -10	-	+10 +10	µA	Pad 1 low, device disabled
Standby Current	-	-	10	µA
Jitter	-	-	0.6	ps RMS	12kHz to 20MHz from specified frequency
	-	-	2.5	ps RMS	10Hz to 1MHz from specified frequency
Storage Temperature Range	-55	-	+125	°C

yijin-3 SM7745HV-40.0M,貼片有源晶振,美國進口Pletronics晶振,7050石英振蕩器,SM77HV晶振

yijin-4

SM7745HV-40.0M,貼片有源晶振,美國進口Pletronics晶振,7050石英振蕩器,SM77HV晶振
所有產品的共同點
1、抗沖擊
產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
